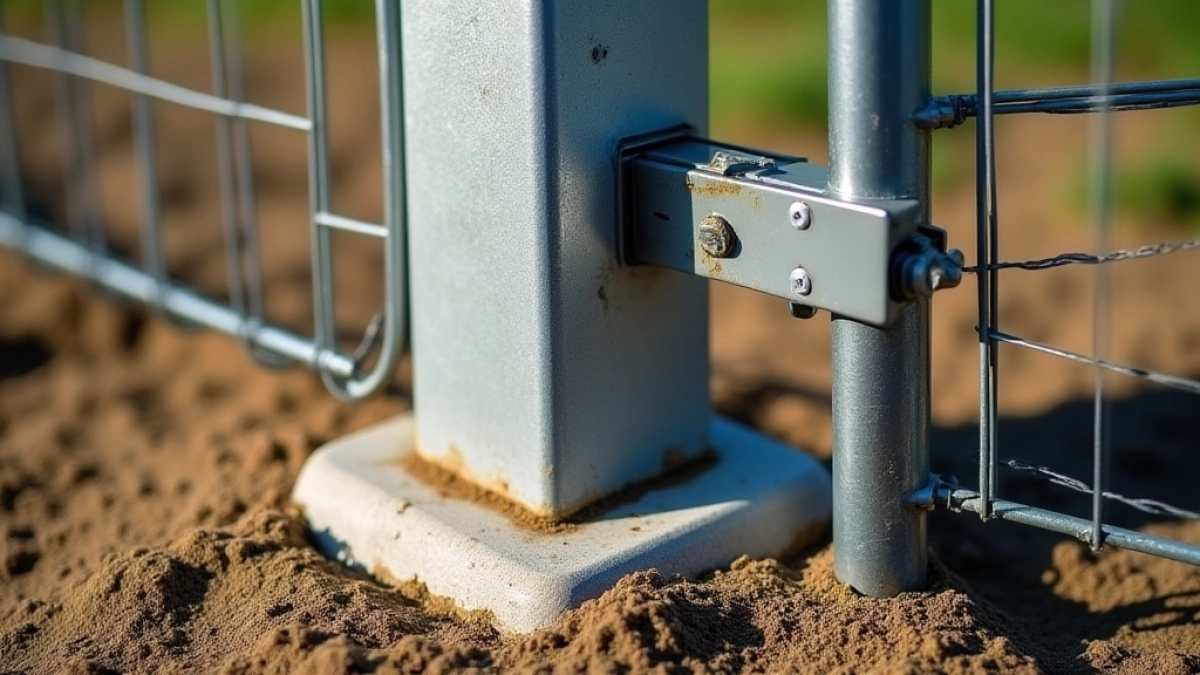

Jaka grubość słupka do bramy? Konkretne liczby, zero zgadywania

Źle dobrany słupek to pierwszy krok do opadających skrzydeł, pękniętego fundamentu i awarii napędu, której nikt nie chce płacić po raz drugi. Odpowiedź na pytanie, jaka grubość słupka do bramy jest właściwa, zależy od trzech liczb: masy skrzydeł, ich długości oraz nośności gruntu, w którym słupek zostanie osadzony. Poniżej kompletny przewodnik od wykopu po pierwsze uruchomienie, z konkretnymi parametrami, tabelami i praktycznymi ostrzeżeniami, które pozwolą uniknąć najczęstszych błędów.

• Minimalny profil słupka a ciężar skrzydeł bramy
• Wpływ grubości słupka na rodzaj bramy dwuskrzydłowej
• Fundament i osadzenie słupka o czym nie wolno zapomnieć
• Rozstaw słupków i prześwit kalibracja detali, które decydują o funkcjonalności
• Montaż skrzydeł i zawiasy kolejność, która ma znaczenie
• Napęd, automatyka i bezpieczeństwo inwestycja, która się opłaca
• Kiedy montować bramę sezonowość i warunki pogodowe
• Konserwacja, serwis i kontrola stanu technicznego
• Koszty montażu bramy dwuskrzydłowej widełki cenowe 2024/2025
• Checklista przed zakupem dziesięć punktów, które warto odhaczyć
• Najczęstsze błędy przy samodzielnym montażu

Minimalny profil słupka a ciężar skrzydeł bramy

Słupek przejmuje nie tylko ciężar własny skrzydła, ale też moment siły generowany przez ramię dźwigni, jakim jest każde skrzydło zawieszone na zawiasie. Im dalej zawias od osi obrotu, im cięższy materiał wypełnienia i im większa powierzchnia narażona na parcie wiatru, tym większe naprężenie trafia w profil i w beton, który go trzyma.

Dla typowej bramy dwuskrzydłowej o szerokości światła wjazdu od trzech do czterech metrów, wykonanej ze stali z lekkim wypełnieniem (przęsło kute, panel, blacha trapezowa na ramie), masy pojedynczego skrzydła mieszczą się w przedziale 60-120 kg. Przy takim obciążeniu absolutne minimum to profil kwadratowy 100×100×4 mm lub rura okrągła o średnicy 100 mm ze ścianką minimum 4 mm. Mniejsze przekroje, takie jak 80×80 mm, sprawdzają się wyłącznie przy bramach pieszych, furkach lub bardzo lekkich skrzydłach do 40 kg, osadzonych w gruntach o wysokiej nośności.

W przypadku bram pełnych, litych, wykonanych z drewna lub grubych profili zamkniętych, masa pojedynczego skrzydła potrafi przekroczyć 200 kg. Wtedy sam wzrost przekroju słupka już nie wystarcza, bo rośnie moment gnący działający na fundament. Konieczne staje się przejście na profil 120×120×5 mm, 140×140×5 mm, a w bramach przemysłowych nawet na słupy z dwuteownika HEB 140 lub rury 168×5 mm, osadzone w fundamencie o głębokości sięgającej 140-160 cm.

Warto przy tym pamiętać o jednym mechanizmie fizycznym: słupek o większym przekroju ma nie tylko większą nośność, ale też większą sztywność skrętną. To właśnie sztywność, a nie wytrzymałość na ściskanie, decyduje o tym, czy brama będzie się samoistnie zamykać pod wpływem wiatru, czy zachowa pion mimo obciążeń eksploatacyjnych. Zbyt smukły słupek ugina się w zawiasie i skrzydło zaczyna ocierać o nawierzchnię po kilku miesiącach użytkowania.

Tabela: Dobór profilu słupka do masy skrzydła

Wpływ grubości słupka na rodzaj bramy dwuskrzydłowej

Nie każda brama dwuskrzydłowa obciąża słupki tak samo. Konstrukcje panelowe z wypełnieniem z blachy trapezowej lub kształtowników zamkniętych mają stosunkowo niską masę, ale ich duża powierzchnia działa jak żagiel przy podmuchach wiatru, przenosząc na słupki nie tylko siłę pionową, ale i moment boczny. Profile 100×100 mm w takim układzie sprawdzają się, o ile brama nie przekracza czterech metrów światła wjazdu i nie jest narażona na wiatry powyżej 25 m/s.

Bramy kute, z ozdobnymi elementami z płaskowników i prętów, zwykle ważą od 80 do 180 kg na skrzydło przy szerokości dwóch metrów. W tym przypadku słupek 100×100 mm bywa wystarczający, pod warunkiem że zawiasy zostaną osadzone na kotwach wtopionych w rdzeń słupka, a nie na cienkich blachowkrętach. Zawias nałożony na ściankę o grubości 4 mm odkształca ją w ciągu dwóch-trzech sezonów i w efekcie skrzydło zaczyna opadać na tyle, że napęd przestaje poprawnie zamykać cykl.

Bramy drewniane, zwłaszcza z litego drewna sosnowego lub modrzewiowego, mają największą zmienność masy w czasie. Świeże drewno potrafi ważyć nawet o 40% więcej niż po wysuszeniu, dlatego obliczenia powinny uwzględniać masę maksymalną, a nie średnią. Dodatkowo drewno reaguje na wilgotność i zmienia geometrię, co oznacza, że słupek musi być na tyle sztywny, by skompensować te odkształcenia bez przenoszenia ich na zawiasy. W praktyce oznacza to przejście na profil 120×120 mm nawet przy skrzydłach o masie 100 kg.

W bramach przesuwnych nie ma słupków skrajnych w klasycznym rozumieniu, są słupy prowadzące i słup chwytaka. Te elementy również muszą być wymiarowane zgodnie z tymi samymi zasadami co słupki bram skrzydłowych, ponieważ przenoszą pełne obciążenie od masy skrzydła w położeniu otwartym. Wielu inwestorów lekceważy ten fakt i montuje słupy prowadzące na profilach 80×80 mm, co po kilku miesiącach skutkuje wygięciem i zablokowaniem całego mechanizmu.

Porównanie: brama dwuskrzydłowa a brama przesuwna

Fundament i osadzenie słupka o czym nie wolno zapomnieć

Słupek, nawet z najgrubszego profilu, nie spełni swojej roli, jeśli zostanie osadzony w zbyt płytkim lub źle zbrojonym fundamencie. Najczęstszym błędem przy samodzielnym montażu jest wykopanie dołu o głębokości 40-60 cm, wsypanie suchej mieszanki betonowej i ustawienie słupka. Taki fundament przemarza w pierwszej zimie, wypiera słupek do góry (zjawisko wysadzania mrozowego) i po trzech sezonach brama traci pion.

W polskich warunkach klimatycznych, gdzie strefa przemarzania waha się od 80 cm w zachodniej części kraju do 140 cm w rejonach podgórskich, minimalna głębokość fundamentu pod słupek bramy powinna wynosić 120 cm w gruncie gliniastym i 140 cm w gruncie piaszczystym. Na terenach o wysokim poziomie wód gruntowych warto zejść jeszcze głębiej lub zastosować fundament na palach, ale to rozwiązanie kosztowne i rzadko konieczne przy bramach przydomowych.

Sama średnica lub szerokość wykopu też ma znaczenie. Przy słupku 100×100 mm optymalny wykop ma wymiary 30×30 cm w rzucie, przy słupku 140×140 mm już 40×40 cm. Beton powinien otaczać słupek warstwą co najmniej 10 cm z każdej strony, bo to właśnie ta otulina przenosi moment obrotowy z słupka na grunt. Zbyt cienka warstwa betonu pęka przy pierwszym silniejszym szarpnięciu bramy.

Klasy betonu nie warto zaniżać. Dla fundamentów pod bramy przydomowe zalecany jest beton klasy C20/25 (dawniej B25), zbrojony prętami żebrowanymi o średnicy 10-12 mm, połączonymi w strzemiona. Zużycie betonu na jeden słupek waha się od 0,10 m³ dla profilu 100 mm do 0,20 m³ dla profilu 140 mm i głębokości 140 cm. Warto też pamiętać o kotwach fundamentowych: słupki metalowe powinny być osadzone na kotwach gwintowanych M16 lub M20 wklejonych w świeży beton, a nie na samych stopach słupka zatopionych w mieszance.

Tabela: Parametry fundamentu w zależności od szerokości bramy

Fugowanie i sezonowanie betonu to nie etap, który można pominąć. Beton C20/25 osiąga pełną wytrzymałość po 28 dniach. Montaż skrzydeł na słupkach wcześniej niż po 14 dniach od zalania fundamentu to proszenie się o przekrzywienie, bo obciążenie konstrukcji w młodym betonie powoduje mikropęknięcia otuliny.

Rozstaw słupków i prześwit kalibracja detali, które decydują o funkcjonalności

Rozstaw słupków nie jest tożsamy ze światłem wjazdu, choć w wielu poradnikach te dwie wartości są mylone. Światło wjazdu to wolna przestrzeń, przez którą przejeżdża samochód, a rozstaw słupków to odległość między osiami pionowych profili nośnych. Różnica wynika z szerokości samych słupków i marginesu na zawiasy oraz luz montażowy.

Dla światła wjazdu 3,0 m rozstaw słupków powinien wynosić od 3,12 m do 3,20 m. Dla światła 4,0 m rozstaw rośnie do 4,14-4,22 m. Te dodatkowe centymetry pozwalają na swobodne zawieszenie skrzydeł, montaż ograniczników i zachowanie tolerancji na niewielkie odchylenia od pionu. Zbyt mały rozstaw powoduje, że skrzydła ocierają o słupki, zbyt duży pozostawia nieestetyczną, trudną do zabezpieczenia szczelinę.

Szczelina między skrzydłami w osi bramy (przy bramie dwuskrzydłowej to tzw. styk środkowy) powinna wynosić od 1 do 2 cm w stanie spoczynku. Mniejsza szczelina powoduje, że skrzydła ocierają o siebie pod wpływem temperatury (stal rozszerza się o około 1,2 mm na metr przy zmianie o 50°C), większa wygląda nieprofesjonalnie i przepuszcza światło oraz podmuchy wiatru.

Prześwit dolny, czyli odległość między dolną krawędzią skrzydła a nawierzchnią podjazdu, to kolejny parametr, którego nie wolno zgadywać. Wartość 5-7 cm sprawdza się na równych, utwardzonych podjazdach. Na nawierzchniach z kostki brukowej, które mogą się nierówno osiadać, wartość rośnie do 8-10 cm. Trzeba przy tym uwzględnić sezon zimowy: 10 cm śniegu to wciąż nie problem, ale 20 cm już uniemożliwi otwarcie bramy. Tam, gdzie podjazd bywa regularnie odśnieżany, można zejść do 5 cm, ale wszędzie indziej lepiej zostawić margines.

Montaż skrzydeł i zawiasy kolejność, która ma znaczenie

Zawieszenie skrzydeł zaczyna się od ustawienia słupka w pionie i jego tymczasowego ustabilizowania, na przykład zastrzałami z kantówki. Dopiero wtedy montuje się zawias dolny do słupka (na kotwach lub przez otwór przelotowy z nakrętką), nasuwa się na niego skrzydło i poziomuje, a na końcu mocuje zawias górny. Odwrócenie tej kolejności, zwłaszcza próba zawieszenia skrzydła na obu zawiasach naraz przed stabilizacją słupka, kończy się przekrzywieniem całej konstrukcji.

Zawiasy regulowane to absolutne minimum przy bramach o masie powyżej 100 kg. Pozwalają one na korektę położenia skrzydła w pionie o 2-4 cm w górę lub w dół, co jest nieocenione przy osiadaniu fundamentu lub naturalnym zużyciu. Zawiasy stałe, przyspawane na sztywno do słupka, wymagają precyzyjnego ustawienia za pierwszym razem, bo każda poprawka oznacza cięcie palnikiem i ponowne spawanie.

Kolejność montażu przy bramie dwuskrzydłowej ma jeszcze jeden niuans: najpierw zawiesza się skrzydło bierne (to z ryglem lub zamkiem), potem czynne, a dopiero na końcu reguluje styk środkowy. Pozwala to uniknąć sytuacji, w której rygiel nie trafia w otwór w słupku lub w ziemi, bo skrzydło bierne przesunęło się o pół centymetra podczas montażu skrzydła czynnego.

Napęd, automatyka i bezpieczeństwo inwestycja, która się opłaca

Dobór siłowników do bramy skrzydłowej zależy od masy i długości skrzydła, a nie od światła wjazdu. Dla skrzydła o masie do 200 kg i długości do 2,0 m wystarczą siłowniki o sile ciągu 1500 N, dla cięższych i dłuższych skrzydeł warto przejść na modele 2500-3500 N. Zbyt słaby napęd pracuje na granicy wydajności, szybko się przegrzewa i wypala uzwojenie w ciągu dwóch-trzech sezonów.

Centrala sterująca, fotokomórki i lampa sygnalizacyjna to elementy, które decydują o bezpieczeństwie użytkowania. Brak fotokomórek oznacza, że brama zamknie się na samochód, dziecko lub zwierzę, bo żaden napęd nie jest w stanie samodzielnie wykryć przeszkody w strefie ruchu z wystarczającą pewnością. Fotokomórki to koszt rzędu 150-300 zł za parę, a brak takiej instalacji może oznaczać odpowiedzialność prawną za wypadek.

Brak fotokomórek i listwy krawędziowej w bramie automatycznej to nie tylko ryzyko uszkodzenia mienia, ale realne zagrożenie życia. Norma PN-EN 12453 wprost wymaga, by każda brama z napędem była wyposażona w system detekcji przeszkód aktywny (fotokomórki) lub pasywny (listwa kontaktowa na krawędzi skrzydła). Instalacja napędu bez tych elementów narusza tę normę i może unieważnić polisę ubezpieczeniową nieruchomości.

Lista ostrzeżeń przy montażu napędu

• Brak fotokomówek = zagrożenie zdrowia i życia
• Brak smarowania raz w roku = gwarancja nieważna
• Brak ogranicznika momentu w centrali = uszkodzenie skrzydła przy zablokowaniu
• Zasilanie napędu bez oddzielnego obwodu z wyłącznikiem różnicowoprądowym = ryzyko porażenia

Smarowanie zawiasów i prowadnic raz na dwanaście miesięcy to nie fanaberia producenta, tylko wymóg eksploatacyjny. Zaschnięty smar w zawiasie powoduje, że napęd pokonuje zwiększony opór, rośnie pobór prądu i w skrajnym przypadku dochodzi do zadziałania wyłącznika termicznego w silniku. Regularna konserwacja wydłuża żywotność napędu z pięciu do nawet piętnastu lat.

Kiedy montować bramę sezonowość i warunki pogodowe

Najlepszym okresem na montaż fundamentów pod słupki bramy jest późna wiosna i wczesna jesień, kiedy temperatura powietrza utrzymuje się w przedziale 10-20°C, a poziom wód gruntowych jest stabilny. Beton w tych warunkach wiąże optymalnie, nie wysycha zbyt szybko i nie zamarza przed osiągnięciem wytrzymałości projektowej.

Prace fundamentowe w mrozie poniżej -5°C wymagają stosowania domieszek przeciwmrozowych, podgrzewania mieszanki betonowej i okrywania świeżego betonu matami termoizolacyjnymi. Bez tych zabiegów beton nie osiąga zakładanej wytrzymałości, a woda w mieszance krystalizuje i rozsadza strukturę od środka. Efektem jest fundament, który wygląda poprawnie, ale pęka przy pierwszym obciążeniu dynamicznym.

Montaż samych skrzydeł i napędu można prowadzić zimą, o ile fundament jest już związany i sprawdzony. Jedynym ograniczeniem jest tu temperatura poniżej -10°C, przy której smary w napędzie gęstnieją i uszczelki zawiasów twardnieją, co może skutkować błędnymi odczytami krańcówek przy pierwszym uruchomieniu.

Konserwacja, serwis i kontrola stanu technicznego

Przegląd bramy dwuskrzydłowej dwa razy w roku, najlepiej przed zimą i po zimie, pozwala wychwycić problemy zanim przerodzą się w kosztowne naprawy. Kontrola obejmuje sprawdzenie pionu słupków (odchylenie powyżej 1 cm na 2 metrach wysokości to sygnał alarmowy), luzów na zawiasach, stanu fundamentu (rysy, ubytki betonu, ślady korozji) oraz poprawności działania napędu i fotokomórek.

Regulacja zawiasów i napędu to czynność, którą właściciel bramy może wykonać samodzielnie przy użyciu klucza imbusowego i poziomicy, ale tylko wtedy, gdy producent dopuszcza taką możliwość w instrukcji. W bramach z napędem siłownikowym regulacja jest zwykle ukryta pod zaślepkami na ramieniu siłownika i wymaga zdjęcia kilku elementów ochronnych.

Koszty montażu bramy dwuskrzydłowej widełki cenowe 2024/2025

Koszt samej bramy dwuskrzydłowej o świetle wjazdu 3-4 m, wykonanej ze stali z wypełnieniem panelowym, mieści się w przedziale 3 000-4 500 zł. Bramy kute o podobnych wymiarach kosztują od 6 000 do nawet 18 000 zł w zależności od gęstości ornamentu i grubości profili. Bramy drewniane z litego drewna krajowego to wydatek rzędu 5 000-9 000 zł.

Napęd do bramy dwuskrzydłowej to koszt 1 800-4 500 zł w zależności od producenta, siły siłowników i funkcji centrali (wbudowany radioodbiornik, funkcja furtki, sterowanie smartfonem). Droższe zestawy oferują magnetyczne krańcówki, enkoder położenia i system łagodnego startu oraz hamowania, co wydłuża żywotność mechaniki.

Montaż wykonany przez ekipę z doświadczeniem to koszt 1 500-4 000 zł w zależności od regionu, zakresu prac (sam montaż skrzydeł i napędu czy komplet z fundamentami) oraz rodzaju nawierzchni. Do tego dochodzą koszty betonu, stali zbrojeniowej i kotew, łącznie około 300-600 zł na dwa słupki. Łączny budżet na kompletną bramę dwuskrzydłową z napędem i montażem waha się od 8 000 do 25 000 zł.

Tabela: Orientacyjne koszty elementów bramy dwuskrzydłowej

Checklista przed zakupem dziesięć punktów, które warto odhaczyć

• Pomiar rzeczywistego światła wjazdu w trzech miejscach (góra, dół, środek).
• Sprawdzenie MPZP pod kątem dopuszczalnej wysokości ogrodzenia od strony ulicy.
• Decyzja o kierunku otwierania skrzydeł (do wewnątrz czy na zewnątrz) w zależności od nachylenia podjazdu.
• Określenie masy docelowej skrzydeł po pełnym wyposażeniu (wypełnienie, ozdoby, okucia).
• Wybór profilu słupka z marginesem bezpieczeństwa 20% ponad obliczeniowe minimum.
• Sprawdzenie nośności gruntu na głębokości planowanego fundamentu.
• Zamówienie projektu fundamentu z obliczeniami, jeśli brama waży powyżej 250 kg na skrzydło.
• Wybór napędu z fotokomórkami i listwą krawędziową zgodnie z PN-EN 12453.
• Zaplanowanie oddzielnego obwodu elektrycznego z wyłącznikiem różnicowoprądowym 30 mA.
• Harmonogram prac uwzględniający 28 dni wiązania betonu przed zawieszeniem skrzydeł.

Najczęstsze błędy przy samodzielnym montażu

Próba osadzenia słupka w płytkim fundamencie to grzech główny każdej amatorskiej realizacji. Drugie miejsce zajmuje dobór profilu słupka "na oko", bez przeliczenia masy skrzydła i długości ramienia zawiasu. Trzecie to rezygnacja z fotokomówek "bo nie ma dzieci ani zwierząt", co jest wygodnym, ale niebezpiecznym założeniem.

Czwarty błąd, spotykany równie często, to brak smarowania zawiasów i prowadnic przez cały okres eksploatacji, aż do momentu, gdy napęd zaczyna pracować z wyraźnym oporem. Piąty to montaż napędu bez wcześniejszego sprawdzenia geometrii skrzydeł, czyli próba zautomatyzowania bramy, która sama w sobie jest źle wyregulowana. Żaden napęd nie skoryguje krzywego słupka ani ocierającego skrzydła.

Jeśli brama dwuskrzydłowa po kilku miesiącach użytkowania zaczyna opadać, nie zawsze winny jest napęd. W ponad połowie przypadków przyczyną jest niedostatecznie sztywny słupek, zbyt płytki fundament albo zbyt cienka otulina betonowa wokół kotwy. Naprawa polega wtedy nie na wymianie napędu, lecz na wzmocnieniu fundamentu lub wymianie słupka na grubszy.

Źródła danych i normy

Przy doborze profili i fundamentów oparto się na wytycznych normy PN-EN 1993 (Eurocode 3) dla konstrukcji stalowych oraz PN-EN 12453 dla bram z napędem. Klasyfikacja betonu C20/25 i zasady zbrojenia fundamentów zgodne z PN-EN 206. Strefy przemarzania gruntu w Polsce określone na podstawie mapy stref klimatycznych Instytutu Meteorologii i Gospodarki Wodnej (imgw.pl). Koszty orientacyjne na podstawie średnich cen rynkowych z pierwszego kwartału 2025 roku.
