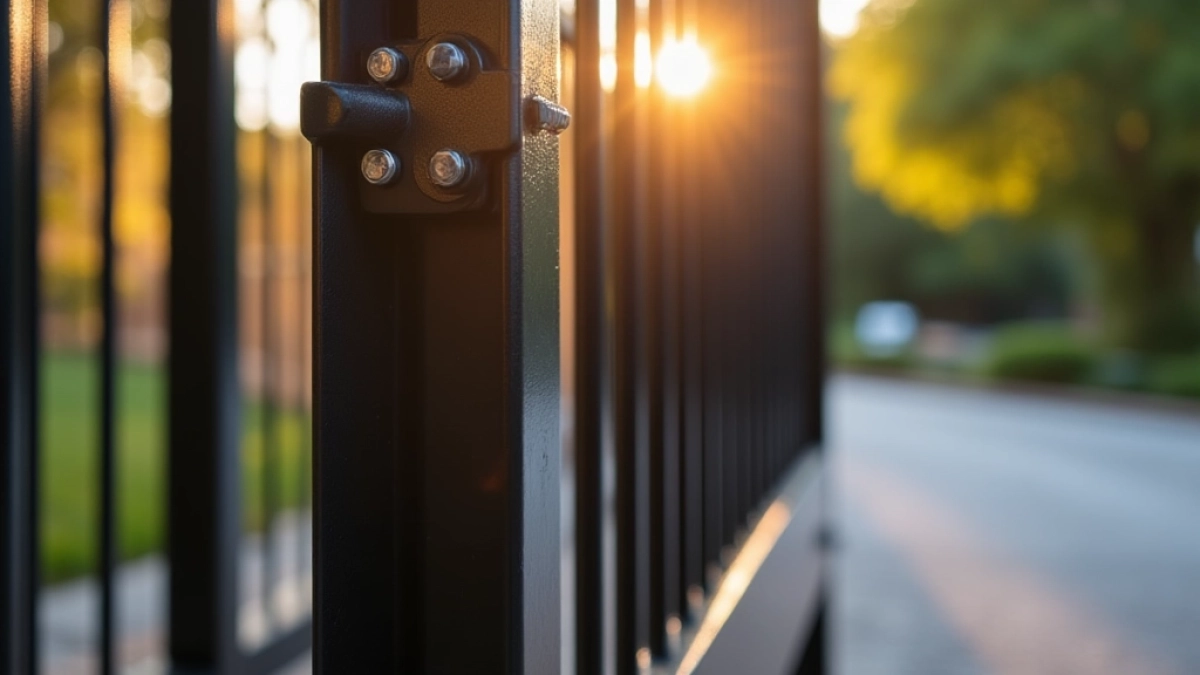

Jakie słupki metalowe do bramy dwuskrzydłowej naprawdę się sprawdzą?

Dobór wymiarów słupka do wagi i szerokości skrzydła

Przekrój słupka musi rosnąć proporcjonalnie do masy skrzydła, bo każdy centymetr kwadratowy stali przenosi konkretne naprężenie ściskające i moment zginający. Aluminium o wadze poniżej 50 kg wymaga profilu 7×7 cm, stal do 75 kg potrzebuje 10×10 cm, a bramy powyżej 100 kg wymuszają przekroje 12×12 lub nawet 14×14 cm. Grubość ścianki profilu to parametr, który decyduje o sztywności: minimum 2 mm dla stali, 3 mm przy ciężkich konstrukcjach powyżej 150 kg. Zbyt cienki słupek ugina się pod obciążeniem wiatrem, co od razu odbija się na pracy napędu automatycznego.

• Dobór wymiarów słupka do wagi i szerokości skrzydła
• Materiał słupka: stal, aluminium czy kompozyt?
• Fundament i montaż słupków krok po kroku
• Rozstaw słupków pod bramę dwuskrzydłową
• 7 błędów montażowych, które łamią bramę

Wysokość słupka to nie tylko widoczna część nad ziemią. Całkowita długość obejmuje 80-100 cm zagłębienia w fundamencie, bo to pod ziemią słupek kotwi się w betonie i przenosi momenty sił z wiatru oraz grawitacji. Przy skrzydle 1,8 m słupek powinien mieć więc co najmniej 2,6 m, a przy bramie 2,2 m już 3 m długości. Skrzydło działa jak dźwignia, więc im wyżej sięga, tym większy moment obrotowy przenosi na fundament.

Dobór profilu sprowadza się do trzech liczb: wagi skrzydła, jego wysokości i strefy wiatrowej. W pasie nadmorskim i otwartych przestrzeniach obciążenie wiatrem potrafi podwoić wymagania statyczne, więc przekrój 12×12 cm staje się minimum nawet dla bram o masie 80 kg. Norma PN-EN 1993-1-1 definiuje współczynniki dla stali konstrukcyjnej, ale w praktyce ważniejsze są dane od producenta profilu i realne warunki zabudowy. Strefa przemarzania gruntu w Polsce waha się od 80 cm w zachodniej części do 140 cm w regionach podlaskich, co bezpośrednio wpływa na minimalną długość zagłębienia.

Przykład obliczeniowy

Brama dwuskrzydłowa o szerokości 4 m, wysokości skrzydła 1,8 m, waga jednego skrzydła 80 kg, lokalizacja Warszawa. Wymagany słupek: profil 10×10 cm ze stali S235 o grubości ścianki 3 mm, długość całkowita 2,7 m, zagłębienie 90 cm. Taki przekrój przenosi naprężenie ściskające rzędu 180 MPa przy obciążeniu wiatrem 0,6 kN/m², co mieści się w granicach bezpieczeństwa dla stali konstrukcyjnej.

Tabela przekrój vs. waga skrzydła

Materiał słupka: stal, aluminium czy kompozyt?

Stal ocynkowana ogniowo pozostaje standardem przy bramach dwuskrzydłowych, bo łączy nośność z odpornością na korozję warstwą cynku o grubości 70-85 µm. Powłoka ta poświęca się elektrochemicznie, chroniąc żelazo nawet przez 25 lat w środowisku miejskim. Stal nierdzewna, choć droższa o 40-60%, nie wymaga malowania i zachowuje estetykę w agresywnym środowisku nadmorskim. Aluminium sprawdza się przy lekkich bramach, ale jego granica sprężystości jest trzykrotnie niższa niż stali, więc wymaga grubszych profili przy tej samej nośności.

Kompozyt z włókna szklanego to nowość na rynku, która kusi brakiem korozji i niską masą. Problem w tym, że kompozyt nie toleruje punktowych uderzeń i trudno go naprawić po uszkodzeniu. Przy bramach dwuskrzydłowych z automatyką, gdzie słupek przenosi drgania z napędu, kompozyt może pękać w miejscu kotew. Mur z klinkieru lub cegły pełnej to rozwiązanie masywne, estetyczne, ale wymaga fundamentu o objętości co najmniej 0,5 m³ i nie współpracuje dobrze z napędami elektromechanicznymi bez dodatkowej konstrukcji wsporczej wewnątrz.

Porównanie materiałów słupka

Kiedy nie stosować danego rozwiązania: aluminium odpada przy bramach ciężkich z wypełnieniem stalowym powyżej 80 kg, bo odkształca się pod obciążeniem wiatrem. Stal nierdzewna nie sprawdza się ekonomicznie przy ogrodzeniach powyżej 50 mb długości. Klinkier wymaga fundamentu poniżej strefy przemarzania, więc na gruntach piaszczystych koszt wykopu drastycznie rośnie. Kompozyt nie toleruje stref z dużym oblodzeniem, gdzie naprężenia od zamarzającej wody mogą rozerwać strukturę włókna.

Fundament i montaż słupków krok po kroku

Fundament pod słupek bramy dwuskrzydłowej musi sięgać poniżej strefy przemarzania gruntu, bo cykliczne zamarzanie i rozmarzanie wypycha słupek do góry o kilka milimetrów rocznie, co po pięciu latach powoduje klinowanie skrzydeł. Wykop o wymiarach 40×40 cm i głębokości 80-120 cm to absolutne minimum. Beton C20/25 z domieszką przeciwmrozową wiąże przez 28 dni, ale lekkie obciążenie dopuszcza się po 7 dniach, pełne po 28.

Zbrojenie fundamentu składa się z czterech prętów fi 12 mm połączonych strzemionami fi 8 mm co 30 cm. Kotwy słupkowe M12 lub M16 osadza się w betonie na głębokość 25 cm, zanim masa zastygnie. Kotwa musi wystawać ponad poziom fundamentu dokładnie tyle, ile wymaga przyłącze słupka, czyli zwykle 8-12 cm. Błąd o 2 cm w tym miejscu oznacza konieczność kucia fundamentu po twardnieniu albo stosowania podkładek kompensacyjnych, które z czasem się luzują.

Montaż słupka na kotwach wymaga poziomicy laserowej, bo każdy milimetr odchyłki pionu przenosi się na całą geometrię bramy. Słupek ustawia się na śrubach regulacyjnych, dokręca momentem 80-100 Nm dla M12, a przestrzeń między słupkiem a fundamentem wypełnia zaprawą niekurczliwą. Zaprawa twardnieje bez skurczu i tworzy sztywne połączenie, które nie pozwoli na mikrowibracje przenoszone z napędu.

Harmonogram prac

Lista kontrolna montażu

• Wymiary wykopu zgodne z głębokością przemarzania dla regionu
• Beton C20/25 z atestem, domieszka przeciwmrozowa
• Kotwy M12 lub M16 ze stali nierdzewnej lub ocynkowane
• Poziomica laserowa do ustawienia pionu
• Moment dokręcenia kotew zgodny z zaleceniem producenta
• Zaprawa niekurczliwa klasy minimum R3
• Przerwa technologiczna 7 dni przed zawieszeniem skrzydeł

Rozstaw słupków pod bramę dwuskrzydłową

Rozstaw słupków to nie ta sama wartość co światło bramy, choć intuicyjnie wydają się identyczne. Światło bramy mierzy się między wewnętrznymi krawędziami słupków, a sam rozstaw to odległość osi słupków, która musi uwzględniać luz montażowy 10-15 mm po każdej stronie. Dla bramy o świetle 4 m oznacza to rozstaw osiowy 4,21-4,23 m, w zależności od grubości słupka i tolerancji zawiasów.

Przy bramie o świetle 3 m rozstaw osiowy wynosi 3,21 m dla słupka 10×10 cm. Brama 5 m wymaga rozstawu 5,23 m, a wariant 6 m, popularny przy wjazdach dla pojazdów ciężarowych, sięga 6,24 m. Te dodatkowe 2-3 cm na każdą stronę to margines na regulację zawiasów, który pozwala skorygować lekkie odchyłki montażowe bez konieczności kucia fundamentu.

Luz montażowy nie może być większy niż 15 mm, bo skrzydło zacznie się kołysać na wietrze i obciąża zawiasy boczne. Przy bramach automatycznych luz musi być identyczny po obu stronach, różnica większa niż 3 mm powoduje nierównomierne obciążenie napędu i przyspieszone zużycie listwy zębatej. Warto zaplanować rozstaw przed wylaniem fundamentów, bo korekta po twardnieniu betonu kosztuje więcej niż dodatkowy dzień planowania.

7 błędów montażowych, które łamią bramę

⚠️ Fundament płytszy niż 80 cm. Wypiętrzanie mrozowe wypycha słupek o 3-5 mm rocznie, co po czterech latach klinuje skrzydła i rozryga zawiasy. Beton sięga poniżej strefy przemarzania, czyli 80-140 cm zależnie od regionu Polski.

⚠️ Brak daszka ochronnego na słupku. Woda deszczowa wnika do wnętrza profilu i powoduje korozję od wewnątrz, której nie widać gołym okiem. Po ośmiu latach słupek pęka wzdłuż spawu pod wpływem rdzy objętościowej.

⚠️ Zbyt cienki profil w stosunku do wagi. Przekrój 8×8 cm przy bramie 100 kg ugina się o 4-6 mm na ramieniu 1,8 m. Każde takie ugięcie to dodatkowe obciążenie dla napędu automatycznego i skrócona żywotność silnika.

⚠️ Brak dylatacji przy słupkach murowanych. Cegła i klinkier pracują inaczej niż stal, więc sztywne połączenie fundamentu z murem pęka po pierwszej zimie. Dylatacja 10 mm z wypełnieniem elastycznym oddziela te dwa materiały.

⚠️ Kotwy ze stali węglowej bez ocynkowania. Korozja w betonie postępuje szybciej niż na powietrzu, bo wilgoć jest stała. Kotwy nierdzewne lub ocynkowane ogniowo wytrzymują 30 lat, zwykłe ze stali S235 korodują po 8-12 latach.

⚠️ Montaż słupka bez regulacji pionu. Odchyłka 5 mm na wysokości 2 m to przesunięcie 1 cm na poziomie zawiasu, co wymusza nierównomierny rozkład sił. Poziomica laserowa to jedyny sposób na uniknięcie tego błędu.

⚠️ Brak czasu na wiązanie betonu. Zawieszenie skrzydeł po 3 dniach od betonowania powoduje obrót fundamentu o 1-2 stopnie pod obciążeniem. Beton potrzebuje pełnych 28 dni, by osiągnąć 95% wytrzymałości projektowanej.

Te siedem wpadek pojawia się w 80% realizacji amatorskich, rzadziej u wykonawców z doświadczeniem. Każda z nich kosztuje 1500-4000 PLN w naprawach po 5-10 latach użytkowania. Warto potraktować listę jako obowiązkowy punkt odniesienia przy odbiorze prac.

Kiedy wymienić słupek

Słupek kwalifikuje się do wymiany, gdy widoczna jest korozja przetwarzająca ponad 10% powierzchni, ugięcie większe niż 5 mm na wysokości zawiasu, albo pęknięcie spawu wzdłuż profilu. W bramach automatycznych dodatkowym sygnałem jest nierównomierna praca napędu, gdzie jedno skrzydło rusza z opóźnieniem mimo identycznych ustawień. Wymiana polega na odcięciu starego słupka powyżej fundamentu i nasadzeniu nowego na kotwach, bez konieczności kucia betonu.

Źródła i normy

• PN-EN 1993-1-1:2006 Eurokod 3: Projektowanie konstrukcji stalowych
• PN-EN 12839:2012 Wyroby budowlane. Słupki metalowe
• PN-EN ISO 1461:2011 Powłoki cynkowe nanoszone na wyroby stalowe
• Rozporządzenie Ministra Infrastruktury z 2002 r. w sprawie warunków technicznych budynków (Dz.U. 2002 nr 75 poz. 690 z późn. zm.)
• Mapa stref przemarzania gruntu w Polsce Instytut Geografii i Przestrzen Zagospodarowania PAN, www.igipz.pan.pl

Decyzja o wyborze słupków metalowych do bramy dwuskrzydłowej sprowadza się do trzech pytań: jakie jest obciążenie statyczne i dynamiczne, jaki materiał zapewni trwałość w danym środowisku, i jak głęboko sięga strefa przemarzania na działce. Odpowiedzi wskazują konkretny przekrój, materiał i technologię montażu. Przy bramie do 75 kg wystarczy stal ocynkowana 10×10 cm na fundamencie 80 cm, przy cięższych konstrukcjach przekrój rośnie do 12×12 cm, a fundament sięga 120 cm. Każdy etap prac warto zaplanować z listą kontrolną, by uniknąć siedmiu klasycznych błędów, które kosztują więcej niż porządne wykonanie od pierwszego dnia.
